Datos del producto:
Pago y Envío Términos:
|
| Velocidad del eje: | 12000RPM | forma cónica del eje: | BT40 |
|---|---|---|---|
| Exactitud de Positoning: | 0.004/300m m | Manera de la guía: | manera linear |
| Herramienta Magaine: | 24 herramientas | Cambio de la herramienta: | 2 segundos |

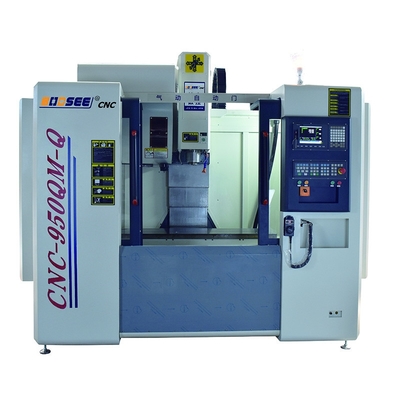

12000 centro de mecanización del CNC de la RPM 3 AXIS 48 metros por tarifa transversal rápida minuciosa
3 características del centro de mecanización del CNC de AXIS:
El centro de mecanización del CNC de Taesin 3 AXIS tiene palmo más grande en la base para asegurar alta rigidez y funcionamiento liso. La silla de montar se hace más ancha y que tradicional para mejorar más densamente la capacidad de hacer el corte y el proceso pesados.
Alto-calidad-y-estabilidad del uso del centro de mecanización del CNC de Taesin 3 AXIS con el arrabio Alemania-estándar de Meehannite y convertir fórmula a digital para asegurar la calidad de bastidores. Los bastidores también son analizados por estándar del mercado de cambios. Para fortalecer diseño de la estructura, mejore la configuración de la costilla, el diseño de lanzamiento y la rigidez de la máquina.

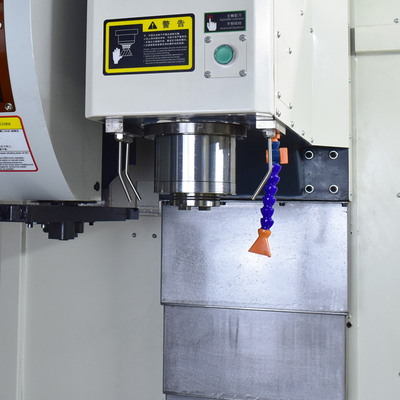

Eje de alta velocidad Directo-conectado alta rigidez: 12000RPM
Velocidad de la travesía de X/Y/Z AXIS: 48/48/48 m/min
Sistema rápido del cambio de la herramienta: 2.0S (del disco 24T revista también)
Manera linear de alta velocidad de la guía de Taiwán, tipo de la bola de X/Y AXIS (30m m), rodillo AXIS (35m m) de Z AXIS
El bastidor de alta resistencia y de la rigidez del meehanite se trata con el recocido para el alivio de tensión; y más de 1,5 años de envejecimiento natural no traen ninguna deformación
Alto diseño de la estructura de la rigidez y de la precisión:
X/Y/Z AXIS con la manera linear de la guía de la clase-p europea (45m m) proporciona el cargamento pesado, ayuna de través y precisa la colocación
tenedor del eje de la Costilla-estructura para la rigidez de proceso creciente
base Estupendo-ancha, columna encajonada, más de largo y una silla de montar-base más ancha, diseño del apoyo total para mejorar capacidad del pesado-cargamento.
Diseño múltiple del resbalador:
X/Z AXIS: 6 resbaladores para una estabilidad más alta del 60% que tradicional
Motor de X/Y/Z conectado directamente con el tornillo de la bola: proceso de alta precisión
3 piezas de la base de centro de mecanización del CNC de AXIS:

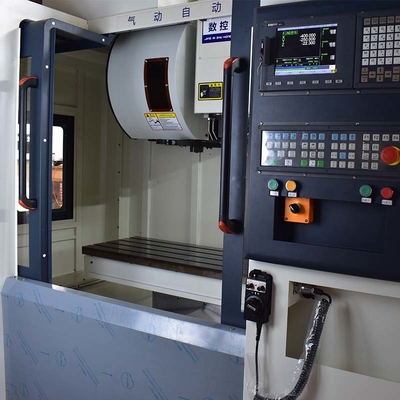

Sistema de control del CNC: Mitsubishi, Fanuc o Alemania Siemens
Marca del motor de 3 AXIS: Mitsubishi, Fanuc o Siemens
Marca del eje: Taiwán
Marca de la vía guía: Taiwán HIWIN y tornillo de la vía guía y de la bola de PMI
Marca del transporte: NSK
3 datos técnicos del centro de mecanización del CNC de AXIS:
| Datos técnicos | V6 | V8 | V10 |
| Viaje milímetro de X/Y/Z AXIS | 600/400/420 | 800/500/500 | 1000/600/600 |
| Tamaño milímetro de la tabla de funcionamiento | 420*700 | 450*900 | 600*1300 |
| Carga máxima (kilogramo) | 300 | 500 | 800 |
| Herramienta del eje a la tabla de funcionamiento milímetro |
508
|
599
|
600
|
| T-ranura | 3-18*125 | 5-18*130 | 5-18*100 |
| Velocidad transversal m/min del Rapid | 48 | 48 | 48 |
| Nivel de entrada del corte mm/minute | 1-12000 | 1-12000 | 1-12000 |
| Kilovatio del motor del eje | 5,5 | 7,5 | 11 |
| Velocidad RPM del eje | 10000/12000 | 10000/12000 | 10000/12000 |
| Colocación de la exactitud milímetro | ±0.004/300 | ±0.004/300 | ±0.004/300 |
| Repetido colocando exactitud | ± 0.003m m | ± 0.003m m | ± 0.003m m |
| Peso kilogramo | 4000 | 5000 | 6500 |
| Tamaño milímetro | 2150*2850*2850 | 2750*3300*2900 | 3300*2700*2750 |
